Кабельні супровідні системи зі збереженою функціональністю у вогні

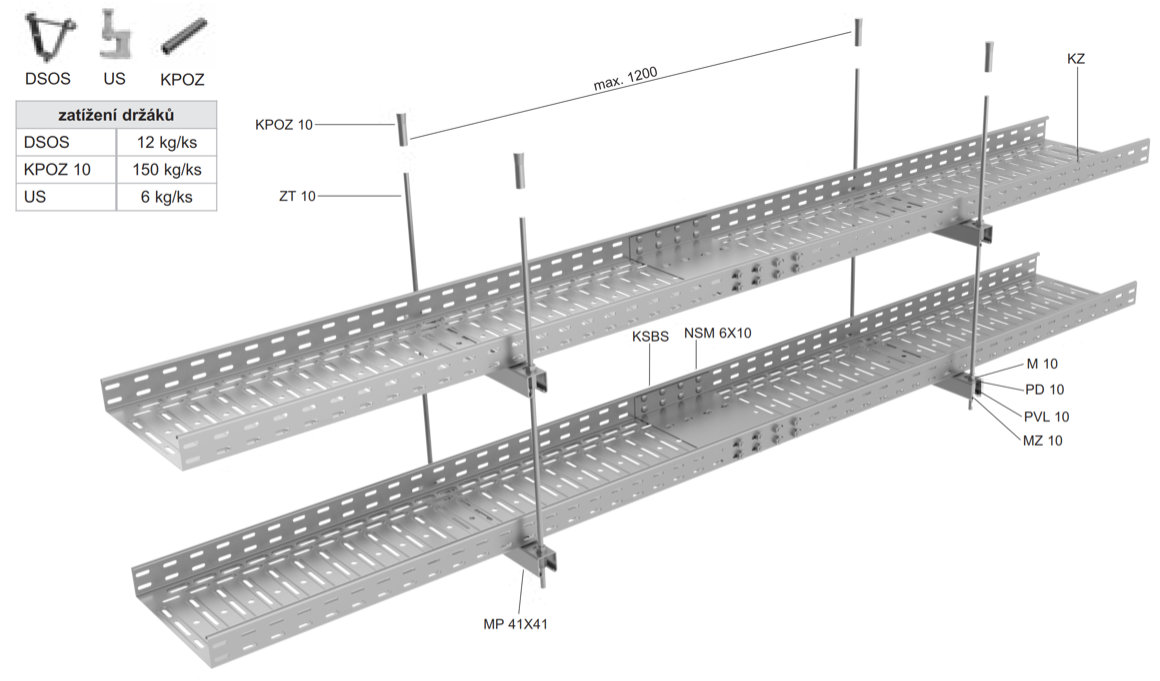

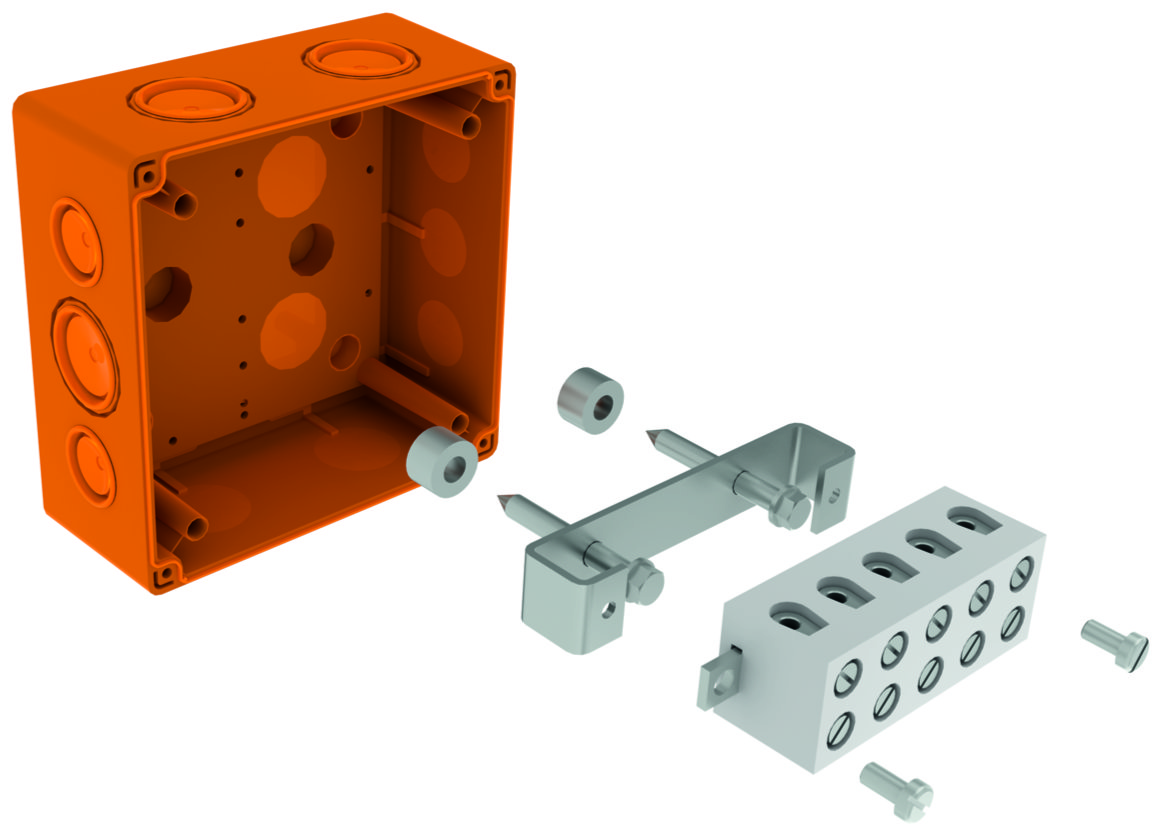

Касетні кріплення KSK як стандартні конструкції
  • Вхід кабелю встановлюється в коробку за стандартною схемою, найчастіше використовуючи окремі кабельні затискачі 67xx, Omega або Dobrman.
  • Також ви можете використовувати коробку як нестандартну несучу конструкцію (наприклад, через проводку ...)
  • Для постачання енергії та передачі даних
  • у трьох розмірах (КСК 100, КСК 125, КСК 175)
  • можливість коробки з запобіжником (тепловий та струмовий)
  • Монтажна пластина MDS використовується для закріплення кабельних лотків

Використання кабелів для коробки KSK залежить від типу конструкції, в якій є коробки. Інформацію про відповідні типи кабелів (або без обмеження = стандартний маршрут) див. В каталозі Системи з підтримуваною функціональністю у вогні від KOPOS KOLIN як



Власний тест у пожежній камері

What is necessarily to do?

  • Підготовка систем до монтажу (приєднання та різання лотків, сходів, труб і т. Д.). Підготовка профілів і різьбових стержнів на необхідні довжини
  • Підготовка камери - свердління отворів для закріплення окремих шляхів
  • Підготовка кабелів для систем - різання кабелю, розпилення кабелю та введення кабелів у лотки, сходи, затискачі ... і т.д.

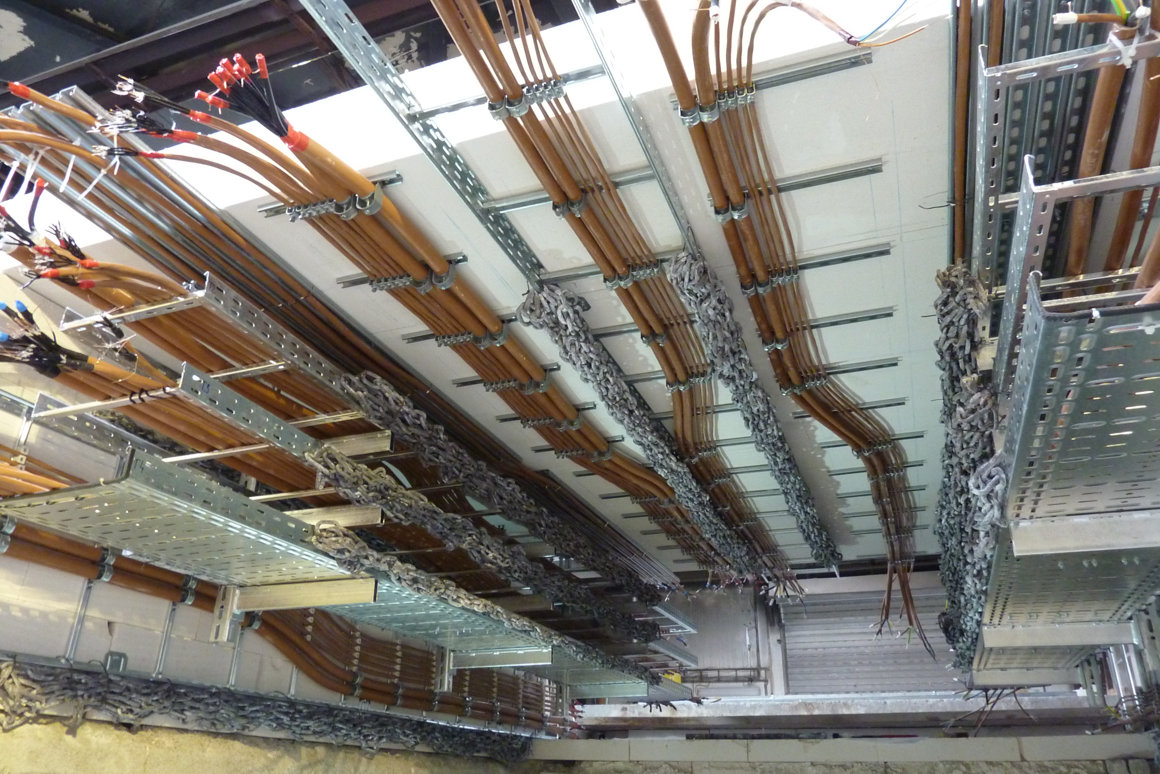

  • Збірка систем в камеру - завантаження систем разом з кабелями в пожежну камеру

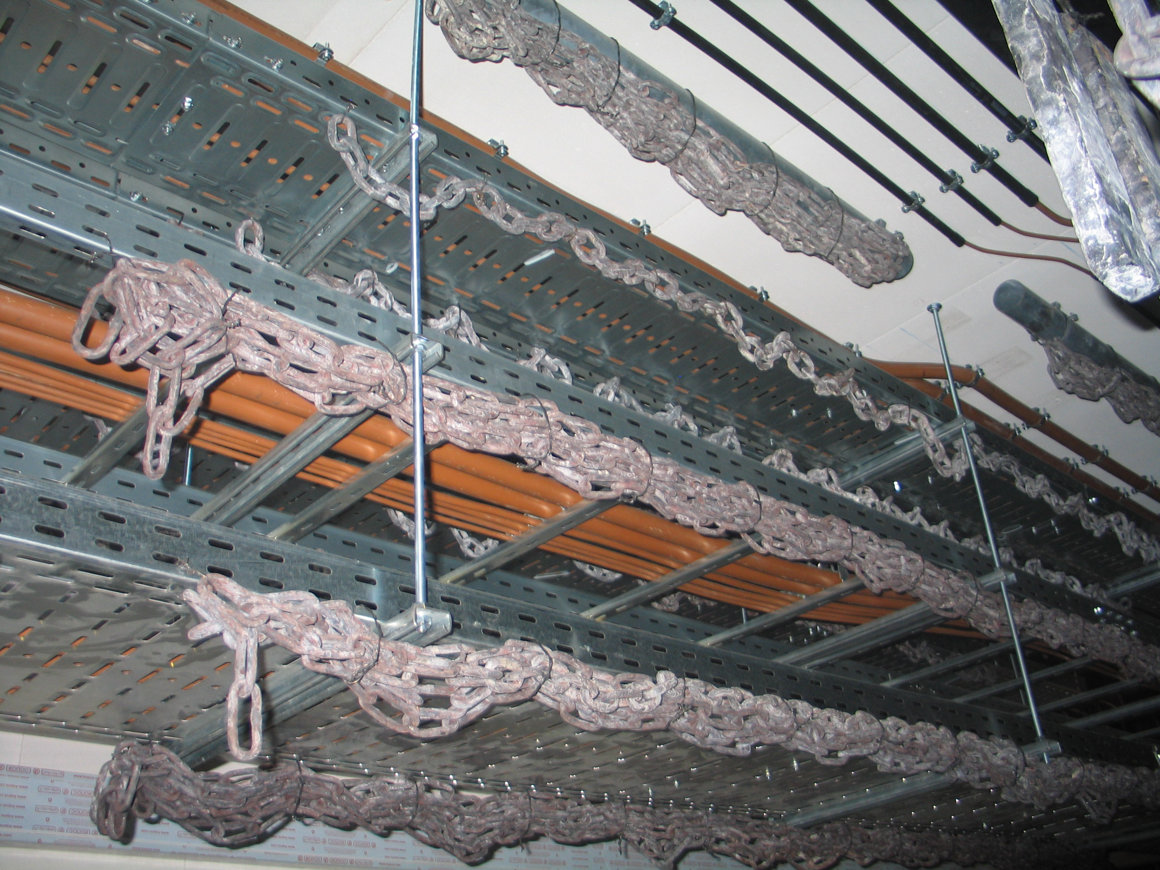

  • Системне балансування - використання ланцюгів до потрібного навантаження

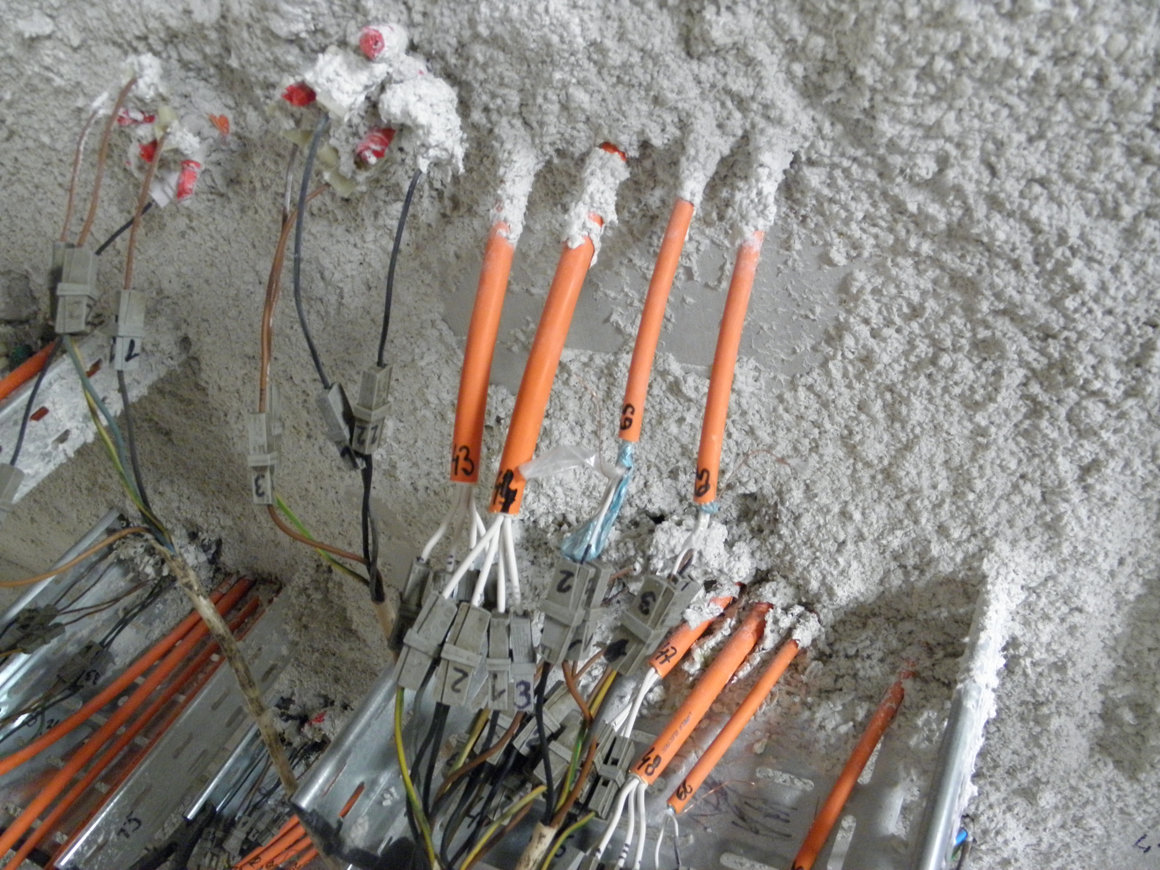

  • Електричне підключення кабелів - закріпити всі сердечники за допомогою клем

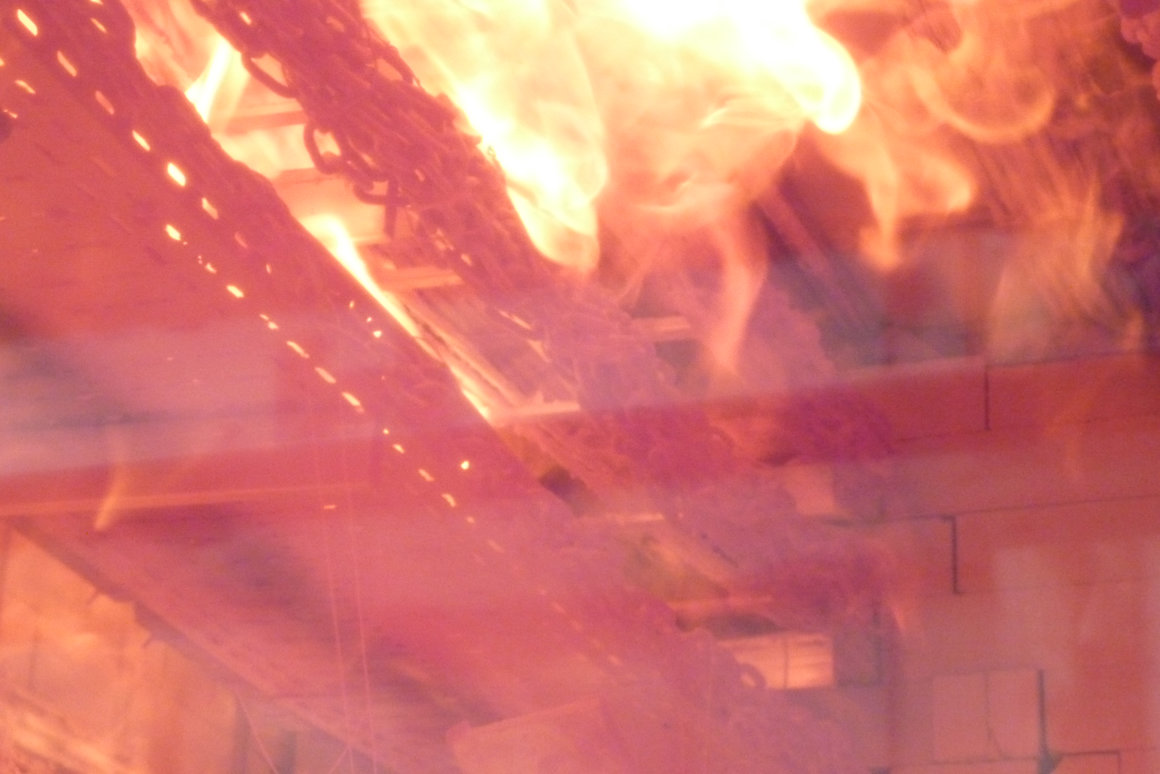

  • Самостійна перевірка PO - тривалість до 120 хвилин

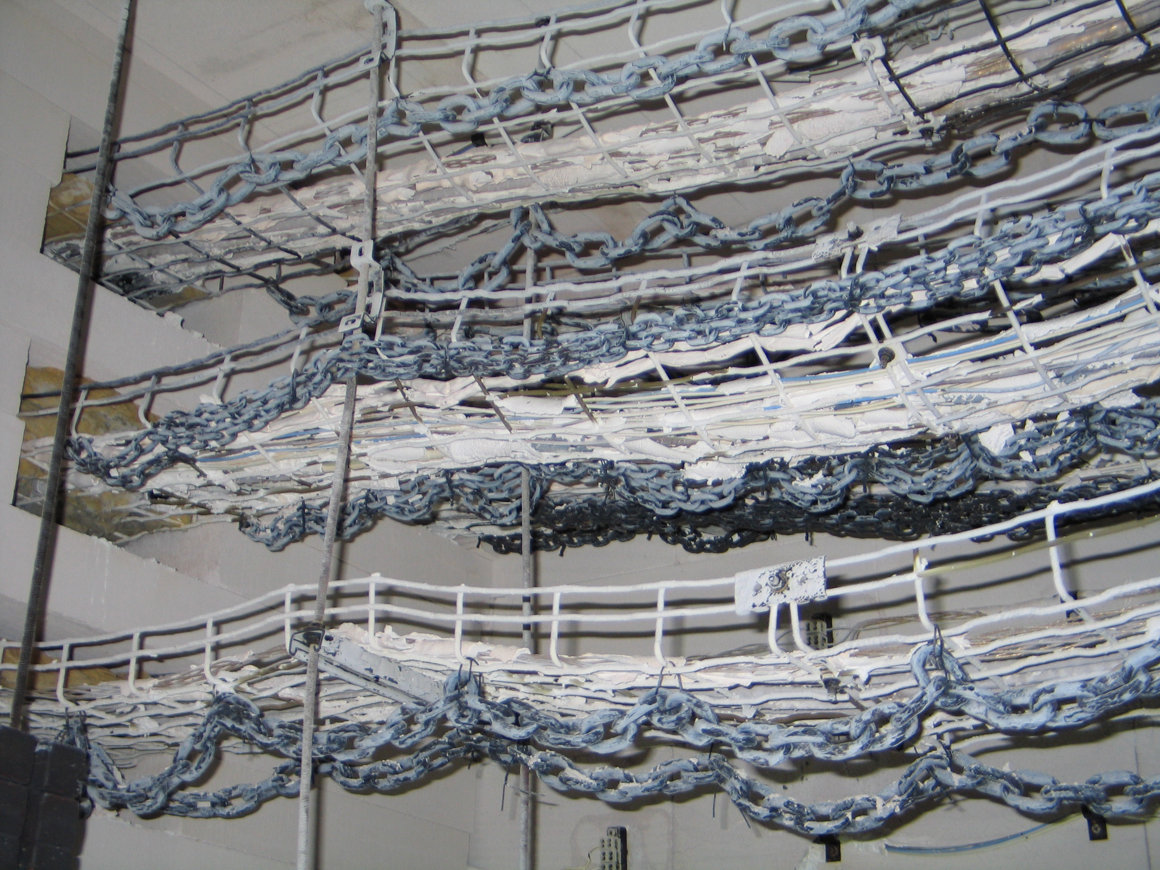

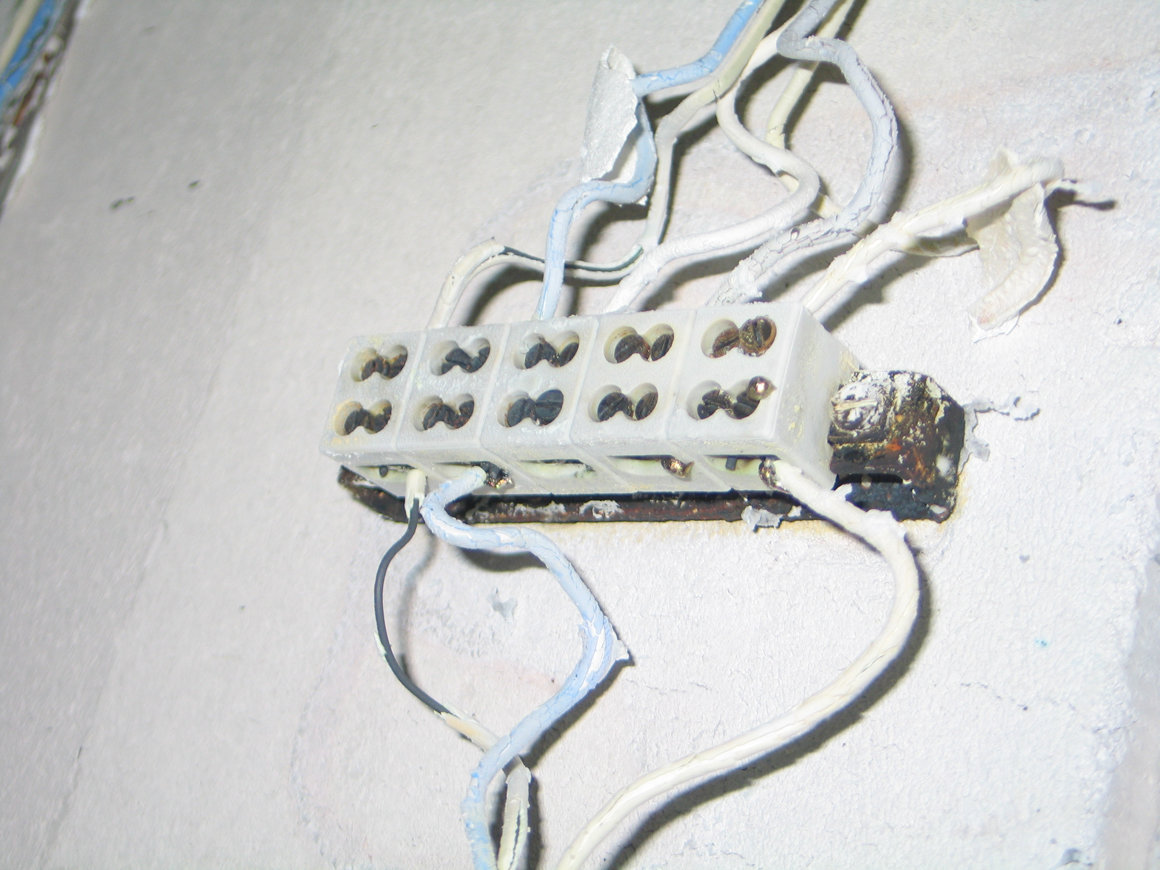

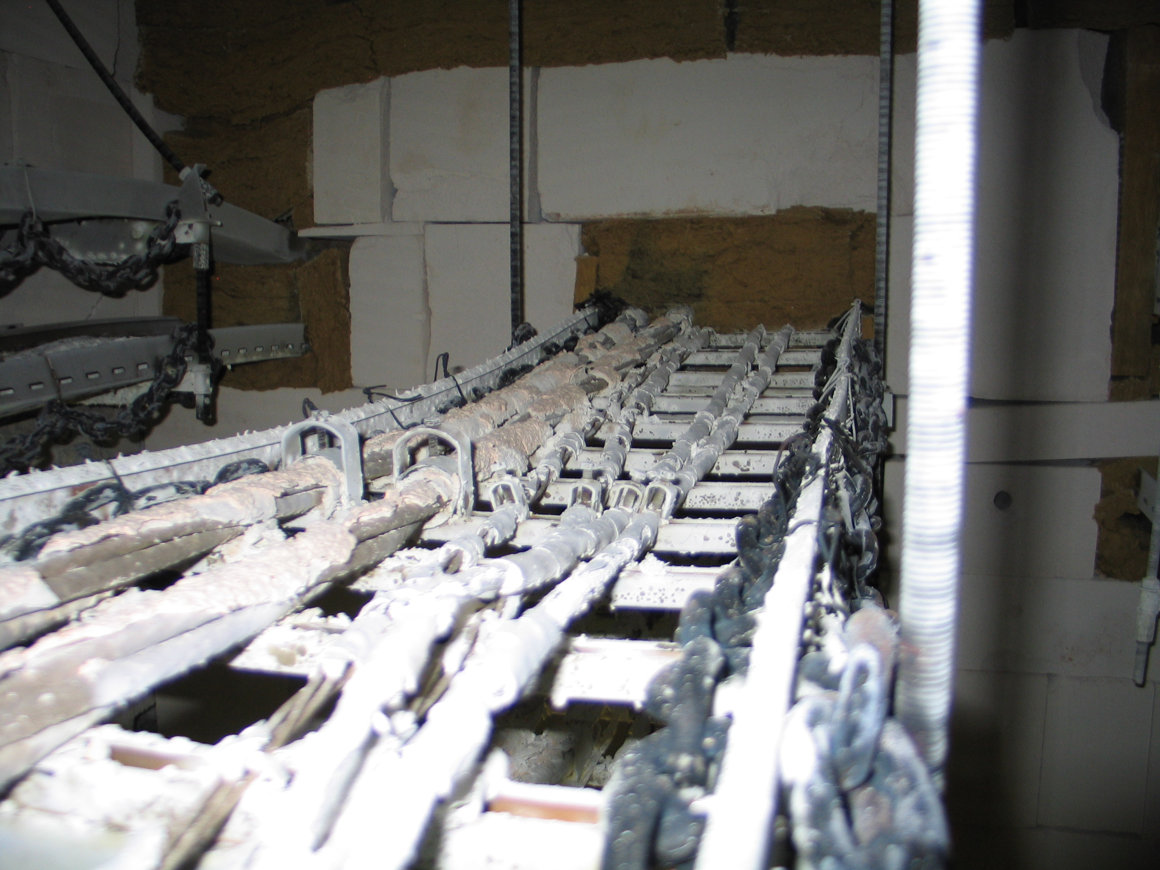

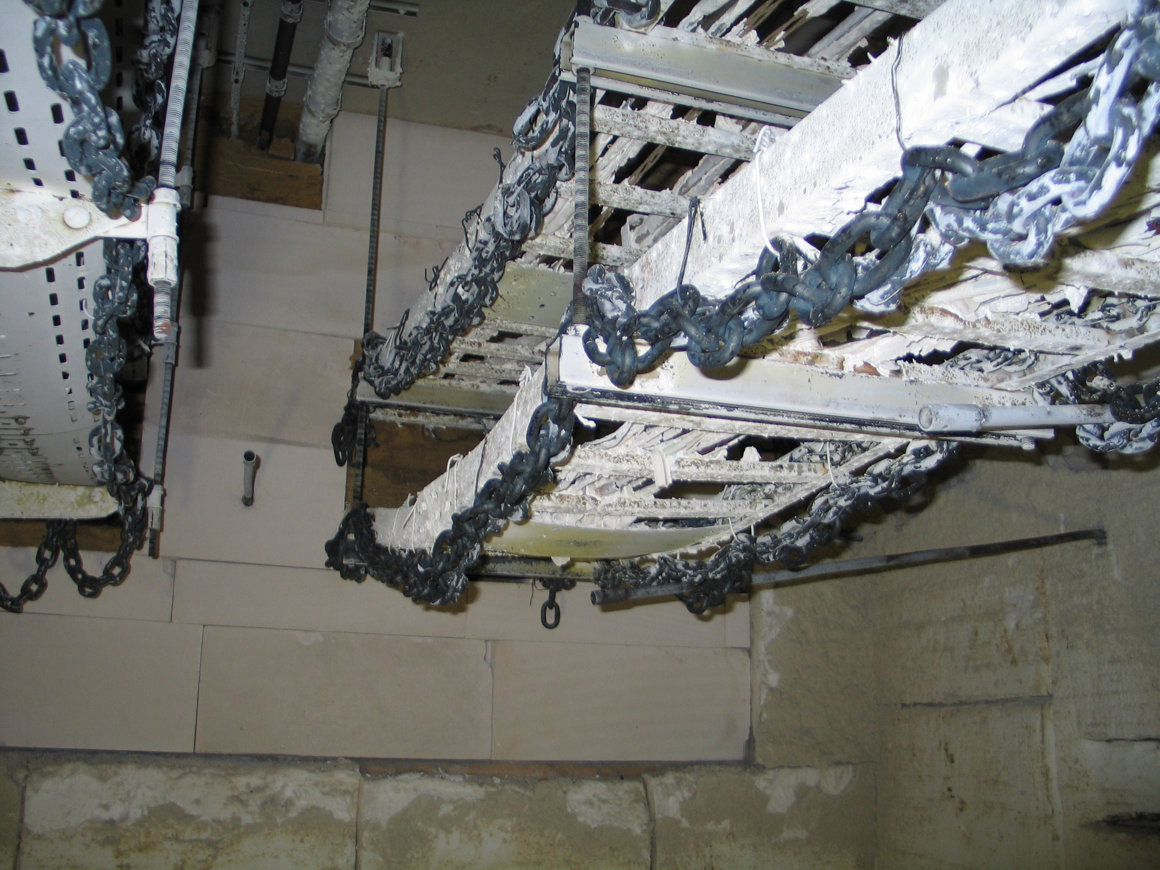

Příprava a montáž systémů v komoře Dovažování systémů na požadovanou nosnost Systém po PO zkoušce KSK krabice po PO zkoušce Drátěný žlab po PO zkoušce

  • Після тестування PO, звіт про випробування видається експертом, а за результатами тесту видається протокол. Ці документи відправляються в EZÚ та KOPOS KOLIN, на основі яких видається сертифікат, який дозволяє нам продавати ці системи.
КласКласФункціональність у хвилинах
P15-RPH15-R≥ 15
P30PH30-R≥ 30
P45-RPH45-R≥ 45
P60-RPH60-R≥ 60
P90-RPH90-R≥ 90
P120-RPH120-R≥ 120
  • Якщо траса кабелю фіксується безпосередньо до будівельної конструкції з такого матеріалу, як бетон, цегла, газобетон або сталева опорна конструкція, для під'єднання до конструкції необхідно використовувати лише спеціальні кріплення, враховуючи наступні параметри:
  1. Тип використовуваного матеріалу
  2. Спосіб збірки
  3. Довготривала стійкість до вогню
  4. Необхідний час функціональності у вогні
  5. Механічне навантаження з несучою і фіксуючою кабелі структурою

Щоб прикріпити кабельний маршрут, можна використовувати, наприклад:

  • гвинтові з'єднання
  • кувальні вузли
  • зварні з'єднання

Придатність кріплення для цілей повинна бути доведена тестом або документована статичним розрахунком.

Висновок:

При встановленні вогнетривких маршрутів ми завжди повинні гарантувати, що все правильно встановлено відповідно до стандартів та інструкції по встановленню, процедур та описів, перелічених у каталозі виробника.

Ці дії повинні завжди надавати безпеку та захист людей та матеріальних цінностей від руйнівних наслідків вогню.

Список літератури:

[1] Чеський технічний стандарт ČSN 73 0895 - Пожежна безпека будівель - збереження функціональності кабельних доріг у пожежних умовах - вимоги, випробування, класифікація Px-R, PHx-R та застосування результатів випробувань

[2] Каталог KOPOS - системи, що підтримують функціональність у вогні 2017 року

[3] DIN 4102-12 Пожежна характеристика будівельних матеріалів та компонентів - Частина 12: Функціональне забезпечення електричних кабельних систем; Вимоги та тести
