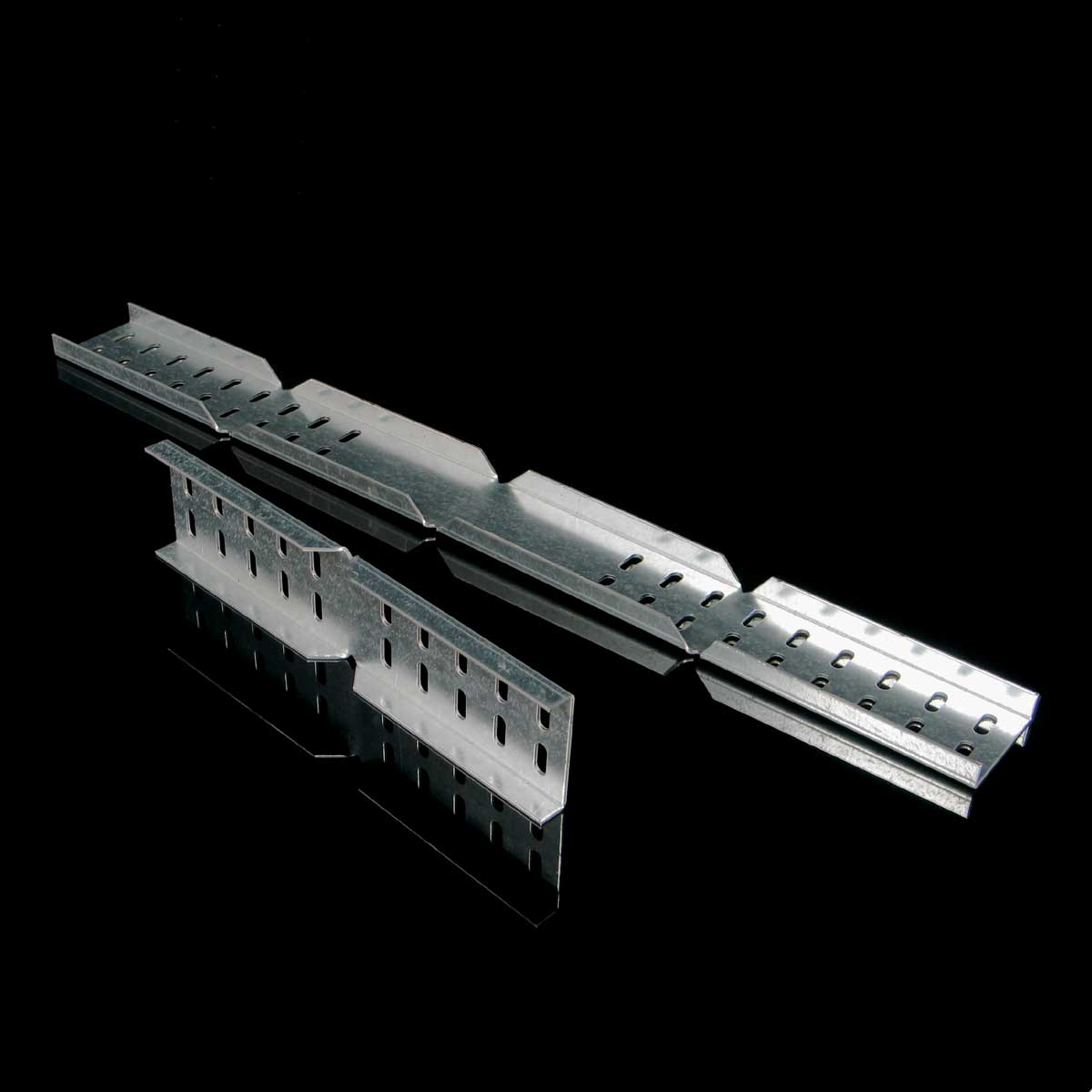

Ілюстративне зображення
BSKH 60 D_F
BSKH 60 D_F
BSKH 60 D_F
BSKH 60 D_F
To download 3D models, please login or create an account and request access.
Технічна документація
Сертифікат
EAN код8595568904201
Митний код73269098
Вага0,9630 kg/шт
ПокриттяОцинкування
Термостійкість, Температура експлуатації-50 - 150 °C
СтандартиČSN EN 61537
Товщина2 mm
Кількість болтів для підключення8

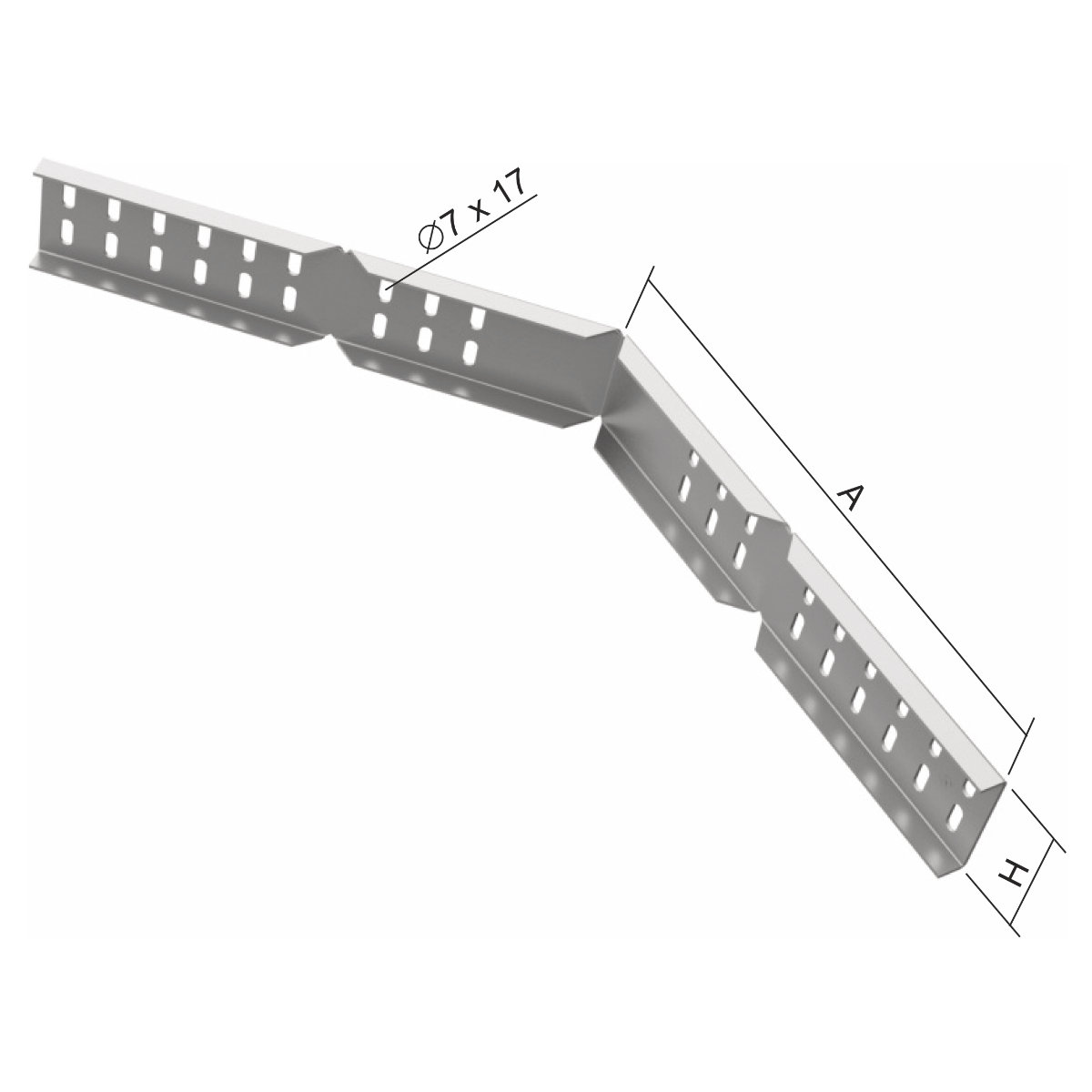

Розмір А315 mm
Розмір H64 mm

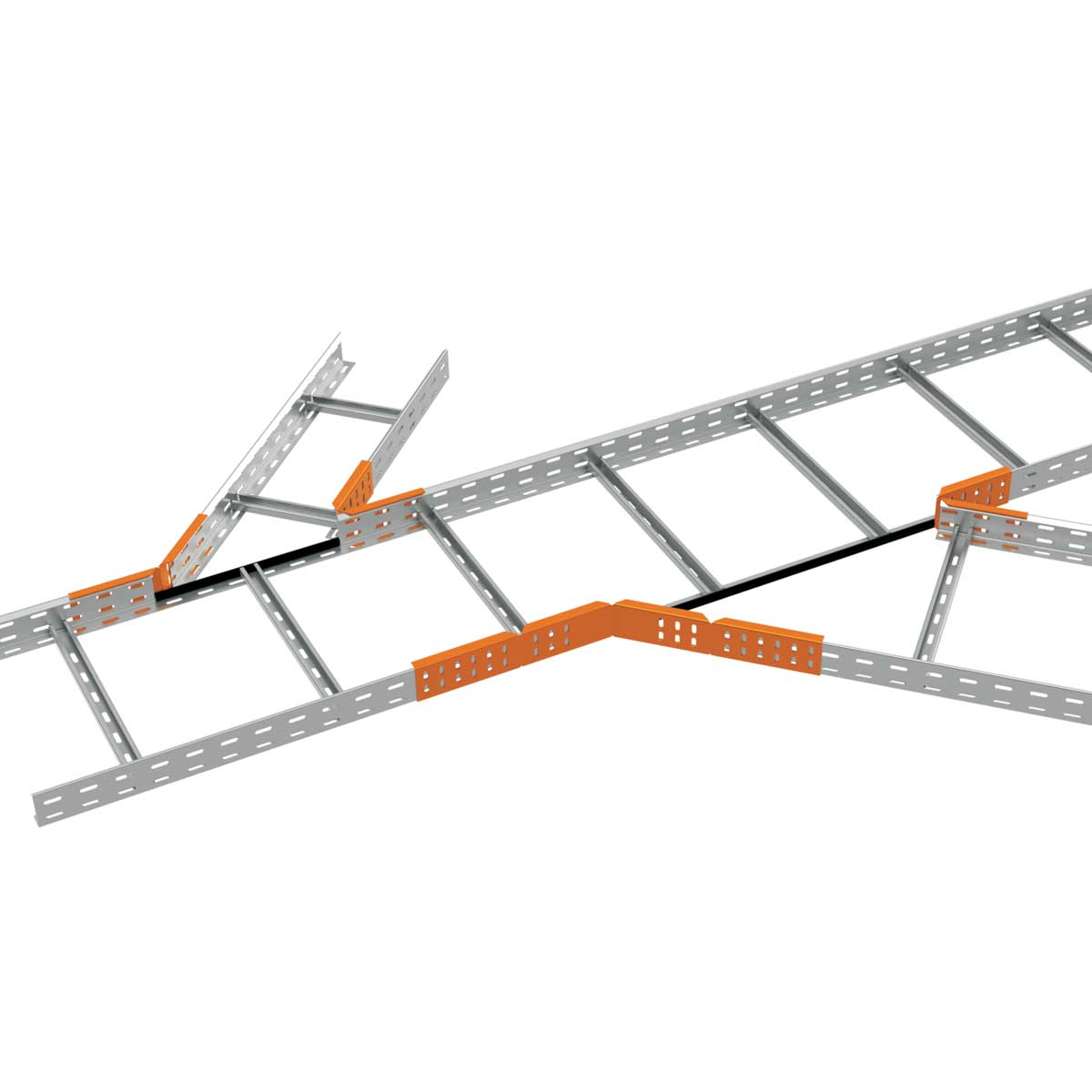

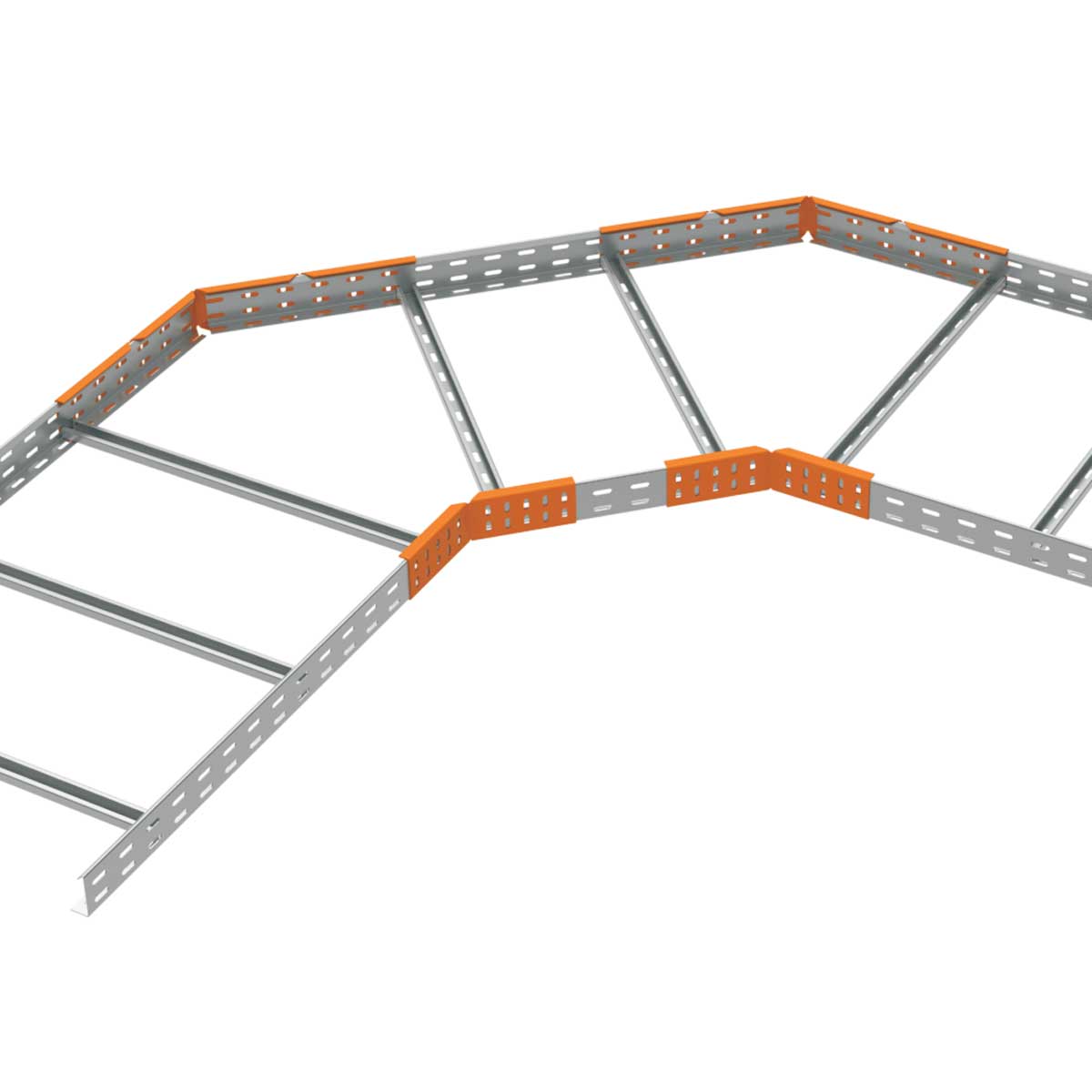

Використовується для створення розгалуження кабельного каналу або для заміни фітингів для кабелю або для зміни шляху з різними кутами та різними радіусами згинання. Муфти являють собою економічно більш зручний та більш універсальний спосіб створення горизонтальної лінії. При прокладанні маршруту вирізається бічна стінка кабельного каналу і згинається приблизно на 15 мм над днищем - в нижній осі перфорації. Ребра повинні бути забезпечені захисним краєм NCH. Кріплення з'єднання виконується гвинтами NSM 6X10.
