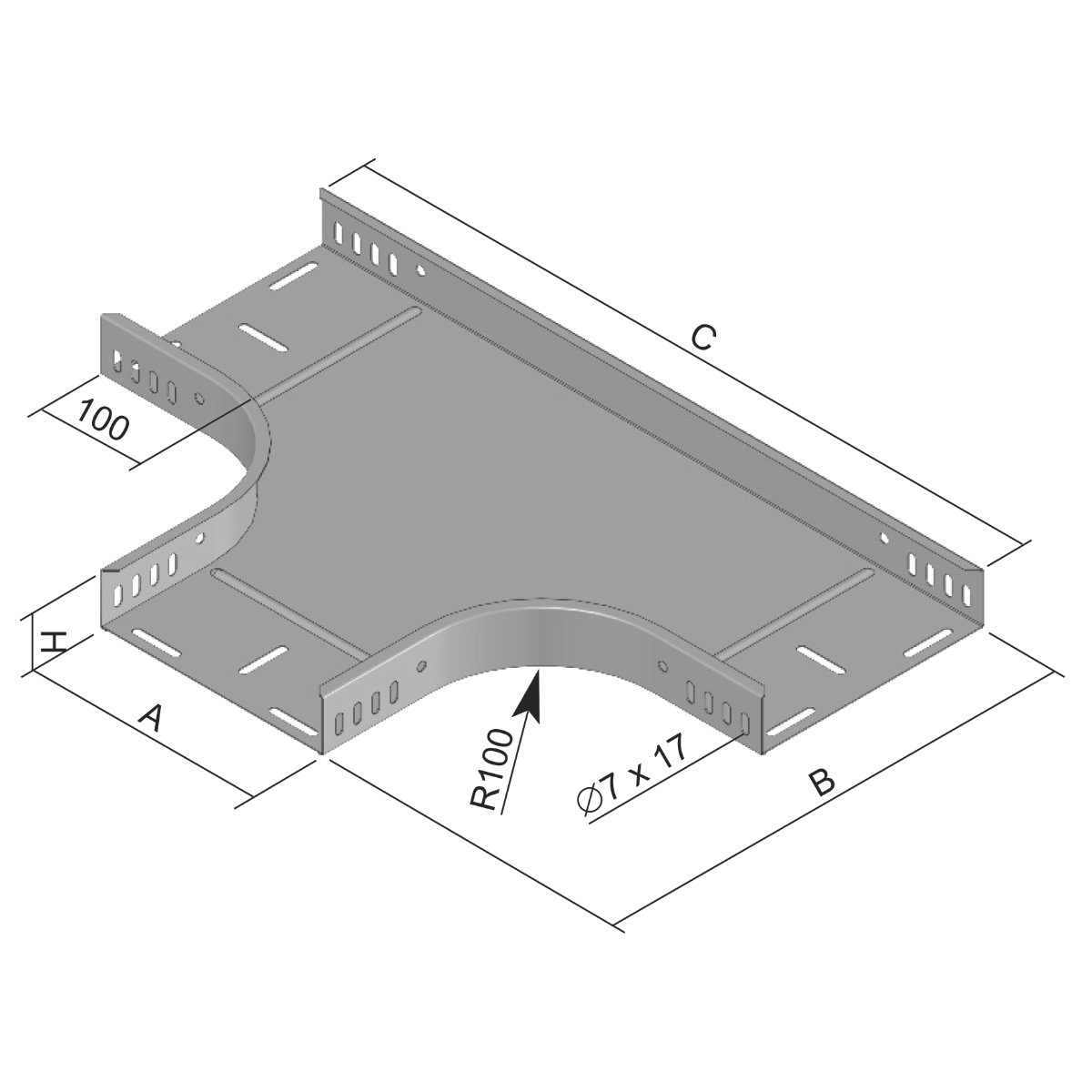

Ілюстративне зображення
T 85X100_S
T 85X100_S
T 85X100_S
To download 3D models, please login or create an account and request access.
Технічна документація
Сертифікат
EAN код8595057633322
Митний код73089059
Вага1,4480 kg/шт
Покриття
оцинкування методом Сендзимір
Термостійкість, Температура експлуатації-50 - 150 °C
СтандартиČSN EN 61537
Товщина0,8 mm
Кількість болтів для підключення24
Розмір А103 mm
Розмір В303 mm
Розмір C503 mm
Розмір H90 mm
Для ширини лотка100 mm
Для висоти лотка85 mm

Для фіксації з'єднання використовуйте болт NSM 6X10. Для створення нерівноплечних Т- відгалужень, застосовується горизонтальні відгалужувачі ОН або відгалужувачі універсальні SU.
